螺杆泵检修规程.doc 文档标题：螺杆泵检修规程文档大纲：封面文档标题单位名称制定日期审核人目录各章节标题及页码引言螺杆泵的作用与重要性检修规程的目的与适用范围检修前的准备工作安全措施工具与设备检修计划螺杆泵的拆卸拆卸步骤注意事项部件标记与记录部件检查与评估螺杆、定子、轴承等关键部件的检查磨损与损坏评估清洁与维护故障诊断与处理常见故障类型故障诊断方法故障处理措施部件更换与维修更换标准与流程维修技术要求部件安装与调试组装与调试组装步骤调试方法性能测试安全与环保要求操作安全环境保护措施质量控制与记录质量控制标准检修记录与报告故障分析与改进培训与考核培训计划培训内容考核标准检修后的试运行试运行程序性能监测问题记录与处理维护与保养日常保养定期维护预防性维护附录相关标准与规范工具与设备清单检修记录表格文档内容要点：封面明确展示文档标题和单位名称。

　　121——概况说明1.1 本规程适用于熙越公司所提供的如下位号泵：1H-CB01-3、2H-CB01-3、1H-JB01-3、2H-JB01/02、P-8101、P-8102A/B2——检修及日常巡检维护内容一. 检修周期注：水煤浆对泵磨损比较严重，可适当调整二. 检修内容：小修内容：1. 检查清理泵进、出口管道 2.检查更换轴承箱油封 3.检查定子和转子磨损. 冲蚀情况 4.紧固或更换填料（如果泄漏） 5、检查更换转子(磨损严重时) ；6. 检查联轴器弹性注销的磨损情况，必要时更换；大修内容：1. 包括小修内容 2.检查或更换轴承 3.解体减速箱, 检查轴承的磨损情况,必要时更换 4.检查齿轮的磨损. 啮合间隙情况，修理或更换齿轮及齿轮轴 5.检查更换万向节的十字头和保护套；6. 检查修理或更换传动轴三. 日常巡检项目3——泵解体检修泵检修用图纸资料请参照外形尺寸图、剖视图。

　　1. 排出体2.定子3.转子4.万向节5.中间轴6. 吸入室7.轴密封部件8.轴承座部件3.1 准备工作3.1.1确认工艺已将设备处理完毕，接到设备交出单，相关人员均签字确认，设备已停电，断水断汽。

　　3.1.2 3.1.3准备好相应的工器具，拆除所有相关的密封、冷却等辅助管道以及仪表。

　　工器具清单3.2 泵的解体在拆卸前将泵及泵的连接管道清洗干净，然后拆掉与泵吸入室和排出体连接的管道3.2.1排出体. 定子及吸入室的拆卸1. 先拆卸连接机构（J0611）和支脚（3212）的螺栓. 垫片（9019）（9020）2. 松开并拆下六脚螺栓（9019）及垫片（9020），然后依次拆下排出体（2241），排出端支脚（3212/1）及垫片（9020）3. 用木块支垫吸入室（2221），松开六脚螺栓（9019），拆下拉杆（2311）拆下吸入端支脚（3212/2）及垫片（9020）4. 用管钳夹住定子外壳，手转动驱动装置将定子（2019 ）推出5. 拆除吸入时与轴承座连接螺栓（9024）及垫片（9020）退出吸入室注意：排出体. 定子及吸入室的装配应在轴承座. 万向节. 转子等部件已装配后进行3.2.2万向节的拆卸1. 将轴承座（2110）. 传动轴（2112）. 中间轴（3301）及转子（2022）总成水平放置，用木块支好2. 使用螺丝刀将固定密封套（2556）的卡箍（2557）松开3. 将松开的密封套按照箭头的方向移动退出，与万向节脱离4. 使用螺丝刀松开螺钉（9093），按箭头方向敲击锁片（2555），使其从定位槽中退出后取出5. 转动转子，使拆去锁片的十字轴头部位与下方。

　　螺杆泵检修规程主题内容本规程规定了螺杆泵的检修周期与检修质量标准、试车与验收等内容。

　　在制造厂没有提供检修标准及对该设备没有特殊要求的情况下，参照该标准执行。

　　检修内容小修检查填料、轴封泄漏情况，调整压盖与轴的间隙，更换填料或检修机械密封。

　　拆卸与检查拆卸联轴器安全罩，检查联轴器，必要时做好定位标记及测量对中数据。

　　检修质量标准螺杆螺杆表面要求不得有伤痕，螺旋面粗糙度为1.6，齿顶表面粗糙度为1.6。

　　• 4、出现下列情况立即停泵： • 严重泄漏、异常振动、异味、火花、烟气、撞击、 电流持续超高。 • 5、螺杆泵在运行过程中,轴承温度不能超过环境温 度35C,最高温度不得超过80C。 • 6、流量、压力平稳，电流不超过额定值。 • 7、密封泄漏不超过下列要求 • 7.1、机械密封：重质油不超过5滴/min,轻质油不超 过10滴/min。 7.2、填料密封：重质油不超过10滴/min，轻质油不 超过20滴/min。

　　5、密封是否泄漏 1、缺少润滑油 传动轴或电机 轴承过热 2、轴承破裂 1、螺杆套磨损 2、泵内严重磨损

　　• 停车前需先停止电机运行，后关闭吸入管 阀门，再关闭排出口阀门（防止干转，以 免擦伤工作表面）。

　　• 四、运行中注意事项 • 1、启动前一般应全开入口阀、出口阀，打开 出口阀后，应尽快将泵启动。严禁在没有打开 出口阀的情况下开泵（如果出口阀关闭，必须 保证出入口连通阀全开）。 • 2、如果工艺所需流量小，可稍开或不开出口 阀，同时全开进出口的连通阀，然后启动机泵 正常后，根据工艺需要，缓慢开出口，同时缓 慢关小连通阀至正常工况。 • 3、严禁在没有灌泵的情况下长时间运转。

　　一、启动前： 1、检查流程是否正确。 2、泵周围是否清洁，不许有妨碍运行的东西存在。 3、检查联轴器保护罩，地脚等部分螺丝是否紧固，有无松动现象。 4、轴承油盒要有充足的润滑油，油位应保持在规定范围内，油质 是否完好。 5、按泵的用途及工作性质选配好适当的压力表。 6、有轴瓦冷却水及轴封水的机泵应保持水流畅通。 7、检查电压是否在规定范围内，外观电机接线、用手盘动联轴器，检查泵内有无异物碰撞杂声或卡死现象，并 给予消除。

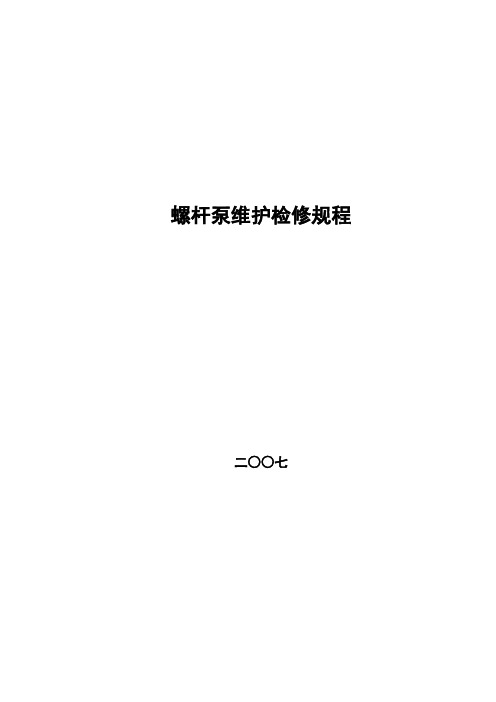

　　螺杆泵维护检修规程二○○七目录1 总则 (555)2 完好标准 (556)3 螺杆泵的维护和常见故障 (557)3.1 维护 (557)3.2 常见故障及处理方法 (558)4 螺杆泵的日常检测 (558)4.1 检测周期及内容 (558)4.2检测结果的评估和处理的修理 (559)5 螺杆泵的修理 (560)5.1 检修周期及内容 (560)5.2 检修方法及质量标准 (561)6 试车与验收 (564)7 维护检修安全注意事项 总则 1.1适用范围根据天津工业泵总厂提供的《G 型单螺杆泵使用维护说明书》等有关资料，编制本规程。

　　本规程适用G40－2V －W111型单螺杆泵的维护检修，从国外引进的NM031BY04S24B 型偏心螺杆泵(四级)的维护检修可参照执行。

　　1.2结构简述 单螺杆泵是一种内 啮合密闭式螺杆泵，属 于转子式容积泵。

　　主要 工作部件由具有双头螺 旋空腔的定子孔与其啮 合的单头螺杆──转子 组成。

　　当输入轴通过万 向节驱动转子绕定子作行星回转时，定子──转子副就连续啮合形成密封腔，这些密封腔容积不变地作轴向运动，输入介质从吸入端流经定子─ 转子副输送至压出端。

　　由于输入密封腔内的介质流过定子而不被搅动和破坏，因此螺杆泵可以输送含有坚硬磨损性杂质及固体颗粒的介质和粘稠的液体。

　　G40－2V －W111型单螺杆泵由泵壳、传动轴、轴承、机械密封、联接轴、万向节、螺杆、衬套等零件组成(如图1)；由无级变速电动机通过弹性联轴器驱动螺杆泵。

　　G40－2V －W111型单螺杆泵转子的公称直径为40cm ，二级，机械密封，衬套材质为氟橡胶，过流部件材质为1Gr18Ni9Ti 。

　　从国外引进的NM031BY04S24B 型偏心螺杆泵(四级)由泵壳、定子、转子、联接杆、轴承、万向节机架等零部件组成(如图2)，由电动机驱动。

　　螺杆泵维护检修规程SN系列U型三螺杆泵一、概述用于低压范围（w 4.0MPa）SN系列三螺杆泵，是具有良好吸入能力的容积泵，适用于无固体颗粒的润滑性液体的输送，工作温度w 110C .绝对禁止输送水及其它相似介质。

　　基于多年的实践经验，螺杆泵使用精选材料制造，按照GB••生产制造，产品质量达到国际水平。

　　质量保质期为一年，投入运行后如出现故障，建议将整各系统按故障检查表逐项检查、排除。

　　二、设备技术性能包括2 台三螺杆泵主油泵型号: SNH1700R46U12.1W23 型流量：m3/h设计压力：Mpa泵转速：r/min轴功率：kw扬程：m允许吸入高度：m电机功率：kw泵效率：％质：氮气汽蚀量：辅油泵型号: SN H660R40U12.1流量：529L/min设计压力：0.5Mpa泵转速：1450r/min轴功率： 6.28kw扬程：m允许吸入高度：m电机功率：kw泵效率：％介质：汽蚀余量：m三、简述）、结构1.泵内主要运转元件为三根螺杆两根从杆，螺杆在泵体内装衬套内以相当小的间隙啮合旋转。

　　3.泵密封腔内的滚动轴承起固定主杆的位置的作用，并承受立式三根螺杆的重量。

　　4.泵可配备随机安全阀，阀装在泵体上5.芯子式泵没有泵体，可直接安装在油箱、油罐上。

　　二）、原理三根螺杆在啮合旋转时在齿型间形成了沿轴向匀速移动的密封腔，将液体由进口平稳地输送到出口。

　　从杆是液压驱动的，仅克服由液体摩擦引起的扭距，主要起密封作用，而非传递动力元件。

　　密封腔上装有控制阀，调整阀弹簧可使密封腔获得较低的正压，防止气体进入和密封的干运转，预压弹簧可使轴封处产生一定的压力。

　　螺杆泵维护检修规程SN系列U型三螺杆泵一、概述用于低压范围（≤4.0MPa）SN系列三螺杆泵，是具有良好吸入能力的容积泵，适用于无固体颗粒的润滑性液体的输送，工作温度≤110℃.绝对禁止输送水及其它相似介质。

　　基于多年的实践经验，螺杆泵使用精选材料制造，按照GB…生产制造，产品质量达到国际水平。

　　质量保质期为一年，投入运行后如出现故障，建议将整各系统按故障检查表逐项检查、排除。

　　二、设备技术性能包括2台三螺杆泵主油泵型号: SNH1700R46U12.1W23型流量：m3/h设计压力：Mpa泵转速：r/min轴功率：kw扬程：m允许吸入高度：m电机功率：kw泵效率：％介质：氮气汽蚀余量：m辅油泵型号: SNH660R40U12.1W23型流量：529L/min设计压力：0.5Mpa泵转速：1450r/min轴功率： 6.28kw扬程：m允许吸入高度：m电机功率：kw泵效率：％介质：汽蚀余量：m三、简述一）、结构1.泵内主要运转元件为三根螺杆两根从杆，螺杆在泵体内装衬套内以相当小的间隙啮合旋转。

　　3.泵密封腔内的滚动轴承起固定主杆的位置的作用，并承受立式三根螺杆的重量。

　　二）、原理三根螺杆在啮合旋转时在齿型间形成了沿轴向匀速移动的密封腔，将液体由进口平稳地输送到出口。

　　从杆是液压驱动的，仅克服由液体摩擦引起的扭距，主要起密封作用，而非传递动力元件。

　　密封腔上装有控制阀，调整阀弹簧可使密封腔获得较低的正压，防止气体进入和密封的干运转，预压弹簧可使轴封处产生一定的压力。

　　双螺杆泵检修维护规程1 总则本规程规定了双螺杆泵的检修周期、检修内容及质量标准，旨在规范双螺杆泵检修维护操作。

　　2 参照文件《双螺杆泵使用维护使用维护说明书》3 检修周期及内容3.1 检修周期检修类别小修大修检修周期（月）624根据运行状况及状态监测结果可适当调整检修周期。

　　3.2检修内容3.2.1小修项目3.2.1.1检查轴封泄露情况，调整压盖与轴的间隙。

　　3.2.1.4消除冷却水、油封、润滑系统在运行中出现的跑、冒、滴、漏等缺陷。

　　3.3 检修及质量标准3.3.1 检修前的准备3.3.1.1 掌握运行情况，备齐必要资料。

　　3.3.1.3 切断电源及设备与系统联系，内部介质冷却、吹扫、置换干净，符合安全检修条件。

　　3.3.3 检修及质量标准3.3.3.1 螺杆a) 螺杆表面要求不得有伤痕，螺旋型面粗糙度为Ra 1.6，齿顶面粗糙度为Ra 1.6，螺旋外圆表面粗糙度为Ra 1.6。

　　e ） 螺杆啮合时齿顶与齿根间隙冷态为0.11~0.48mm ，法向间隙为0.10~0.29mm ，且处于相邻两齿中间位置。

　　螺杆泵维护检修规程(完整)螺杆泵维护检修规程一、设备结构图及性能原理1.设备结构图1.1单螺杆泵1—泵壳2—衬套3—螺杆4—偏心联轴节5—传动轴6—密封装置7—径向止推轴承8—普通联轴节1.2二级螺杆泵1.3三级螺杆泵2.设备性能原理2.1螺杆泵是依靠螺杆相互啮合空间的容积变化来输送液体的当螺杆转动时吸入腔一端的密封线连续地向排出腔一端作轴向移动，使吸入腔容积增大，压力降低，液体在压差作用下沿吸入管进入吸入腔。

　　随着螺杆的转动，密封腔内的液体连续而均匀地沿轴向移动到排出腔，由于排出腔一端的容积逐渐缩小，即把液体排出。

　　二、检修1.适用范围及编写依据，采用的标准及参考资料目录1.1 本规程适用于石油化工单螺杆泵、双螺杆、三螺杆泵的维护和检修.1.2 编写标准及参考资料目录HGJ 1039—79化工厂螺杆泵维护检修规程GB 10885—89单螺杆泵技术条件GB 110887—89三螺杆泵技术条件GB11035—89船用电动双螺杆泵技术条件GB 3852—83联轴器轴孔和键槽型式及尺寸 IS0 3945泵振动评价标准SHS 01001--2004石油化工设备完好标准《化工厂机械手册》化学工业出版社1989 《工业泵选用手册》化学工业出版社1998 国际标准化组织推荐使用的日本川铁公司企业标准2检修周期与内容2.1 检修周期检修周期见下表，根据运行状况及状态监测结果可适当调整检修周期.2.2 检修内容与程序2.2.1 小修项目2.2.1.1 检查轴封泄漏情况，调整压盖与轴的间隙，更换填料或修理机械密封.2.2.1.2 检查轴承. .2.2.1.3 检查各部位螺栓紧固情况.2.2.1.4 消除冷却水、封油和润滑系统在运行中出现的跑、冒、滴、漏等缺陷.2.2.1.5 检查联轴器及对中情况.2.2.2 大修项目2.2.2.1 包括小修项目内容.2.2.2.2 解体检查各部件磨损情况，测量并调整各部件配合间隙.2.2.2.3 检查齿轮磨损情况，调整同步齿轮间隙. .2.2.2.4 检查螺杆直线 检查泵体内表面磨损情况.2.2.2.6 校验压力表、安全阀o3.检修准备、检验程序及质量标准3.1 检修前准备3.1.1 掌握运行情况，备齐必要的图纸资料. 3.1.2 备齐检修工具、量具、配件及材料.3.1.3 切断电源及设备与系统联系，内部介质冷却、吹扫、置换干净，符合安全检修条件.3.2检修程序3.2.1 拆卸联轴器.3.2.2 拆卸检查同步齿轮.3.2.2.1 拆卸泵后端盖，检查垫片、止推垫片、轴承、轴向定位塞(单或三螺杆泵).3.2.2.2 拆卸泵后端盖，拆卸检查轴承及密封(双螺杆泵).3.2.3 拆卸前端盖，拆卸检查主、从动螺杆及密封. .3.2.4 必要时更换端盖与泵体之间垫片.3.2.5联轴器对中.3.3 检修质量标准本标准为一般性的要求，对于不同的螺杆泵，以设备生产厂家设计指标为准.3.3.1 螺杆3.3.1.1 螺杆表面要求不得有伤痕，螺旋型面粗糙度为Ral.6，齿顶表面粗糙度为Ral.6，螺旋外圆表面粗糙度为尺.l.6.3.3.1.2 螺杆轴颈圆柱度为直径的0.25％D.3.3.1.3 螺杆轴线 螺杆齿顶与泵体间隙冷态为0.11～O.48mm.3.3.1.5 螺杆啮合时齿顶与齿根间隙冷态为0.11～0.48ram，法向间隙为0.10～o.29mm，且处于相邻两齿中间位置.3.3.2 泵体3.3.2.1 泵体内表面粗糙度为Ra3.2.3.3.2.2 泵体、端盖和轴承座的配合面及密封面应无明显伤痕，粗糙度为Ra3.2.3.3.3 轴承3.3.3.1 滚动轴承与轴的配合采用H7／k6.3.3.3.2 滚动轴承与轴承箱配合采用H7／h6. 3.3.3.3 滚动轴承外圈与轴承压盖的轴向间隙为O.o2～O.06mm.3.3.3.4 滚动轴承采用热装时，加热温度不得超过l00.C，严禁用火焰直接加热，推荐采用高频感应加热.3.3.3.5 滚动轴承的滚子和内外滚道表面不得有腐蚀、坑疤、斑点等缺陷，保持架无变形、损伤3.3.3.6 滑动轴承衬套与轴的配合间隙(经验值)如表2所示.表2轴颈与滑动轴承配合间隙注：D为轴颈直径，rain.3.3.3.7 滑动轴承衬套与轴承座孔的配合为R7／h6.3.3.4 密封3.3.4.1 填料密封a.填料压盖与填料箱的直径间隙一般为0.1～0.3mm.b.填料压盖与轴套的直径间隙为0.75～1.0mm，周向间隙均匀，相差不大于0.1mm.c.填料尺寸正确，切15平行、整齐、无松动，接IZl与轴心线.夹角.d.压装填料时，填料的接头必须错开，一般接El交错90.，填料不宜压装过紧.e.安装填料密封应符合技术要求. .液封环与填料箱的直径间隙一般为0.15～0.20mm.液封环与轴套的直径间隙一般为l.0～1.5mm.填料均匀压人，不宜压得过紧，压入深度一般为一圈盘根高度，但不得小于5mm.3.3.4.2 机械密封a.压盖与垫片接触面对轴中心线mm.b.安装机械密封应符合技术要求.3.3.5 联轴器联轴器与轴的配合根据轴径不同，采用H7／js6、H7／k6或H7／m6.联轴器对中偏差和端面间隙如表3所示.表3联轴器对中偏差和端面间隙rnlTl3.3.6 同步齿轮3.3.6.1 主动齿轮与轴的配合为H7／h6，从动齿轮与锥行轮毂的配合为H7／h6，锥形轮毂与轴的配合为H7／h6.3.3.6.2 锥形轮毂质量应符合技术要求，内表面粗糙度为Ra0.8，如有裂纹或一组锥形轮毂严重磨损，厂值小于0.5mm时应更换(见图l).3.3.6.3 齿轮不得有毛刺、裂纹、断裂等缺陷.齿轮的接触面积，沿齿高不小于40％，沿齿宽不小于55％，并均匀地分布在节圆线周围，齿轮啮合侧间隙为0.08—0.10mm.4试车与验收4.1 试车前准备4.1.1 检查检修记录，确认符合质量要求. 、4.1.2 轴承箱内润滑油油质及油量符合要求. 4.1.3 封油、冷却水管不堵、不漏.4.1.4 检查电机旋转方向.4.1.5 盘车无卡涩，无异常响声.4.1.6 必须向泵内注入输送液体.4.1.7 出入口阀门打开，至少应有30％开度. 4.2 试车4.2.1 螺杆泵不允许空负荷试车.4.2.2 运行良好，应符合下列机械性能及工艺指标要求：a.运转平稳，无杂音.b.振动烈度应符合SHS 01003 2004((石油化工旋转机械振动标准》相关规定.C.冷却水和油系统工作正常，无泄漏.d.流量、压力平稳.e.轴承温升符合有关标准.f.电流不超过额定值.9.密封泄漏不超过下列要求：机械密封重质油不超过5滴／min；轻质油不超过l0滴／min.填料密封重质油不超过l0滴／min；轻质油不超过20滴／min.4.2.3 安全阀回流不超过3min.4.2.4 试车24h合格后，按规定办理验收手续，移交生产.4.2.5 试车期间维修人员和检修人员加强巡检次数.4.2.6 停车时不得先关闭出口阀. ’4.3 验收.4.3.1 检修质量符合SHS 01001--2004((石油化工设备完好标准》项目内容的要求和规定，检修记录齐全、准确，并符合本规程要求.4.3.2 设备技术指标达到设计要求或能满足生产需要.4.3.3 设备状况达到完好标准.三、维护与故障处理1. 日常维护1.1 定时检查泵出口压力.1.2 定时检查泵轴承温度及振动情况.1.3 检查密封泄漏及螺栓紧固情况.1.4 封油压力应比密封腔压力高0.05～0.1MPa.1.5 泵有不正常响声或过热时，应停泵检查.2 常见故障与处理(见下表)。

　　1.2结构简述本泵由泵体、衬套、主动螺杆、从动螺杆、吸入室、安全阀组件以及机械密封或填料密封组成。

　　1.3设备性能表 12完好标准2.1零、部件2.1.1主体零部件完整齐全2.1.2电机及附属装置完整齐全。

　　2.2运行性能2.2.1油路畅通，油质符合规定，实行“五定”，“三级过滤”.2.2.2压力、流量平稳，各部温度正常，电流稳定。

　　3设备的维护3.1日常维护3.1.1保持设备和周围环境清洁，无积尘，无油垢。

　　泵体的温度不能超过60℃.滚动轴承不超过70℃.3.1.3经常观察压力表、电流表所示值是否正常和稳定。

　　3.2定期检查表2 定期检查内容3.3常见故障及处理方法常见故障机处理方法见下表：表 33.4紧急情况停车下列情况之一者应紧急停车：3.4.1泵内发出严重的不正常声音。

　　1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。

　　2、仅部分预览的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。

　　3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

　　螺杆泵检修技术规程（试行）盐湖海纳化工有限公司目录1．目录 (1)2．总则 (2)3.规程适用范围 (2)4.检修周期和检修内容 (3)5.螺杆泵常见故障、原因及处理方法 (9)6.主要零部件的检修技术 (5)7.试车与验收 (12)一．总则螺杆泵是依靠螺杆相互啮合空间的容积变化来输送液体的。

　　当螺杆转动时吸入腔一端的密封线连续地向排出腔一端作轴向移动，使吸入腔容积增大，压力降低，液体在压差作用下沿吸入管进入吸入腔。

　　随着螺杆的转动，密封腔内的液体连续而均匀地沿轴向移动到排出腔，由于排出腔一端的容积逐渐缩小，即把液体排出。

　　螺杆泵的特性是流量和压力脉动较小，噪声不大，使用寿命长，有自吸能力，结构简单紧凑。

　　一般来说，为防止管道阻力增大，必须在泵的出口设置安全阀，在泵的入口设置过滤器，以保证泵的安全。

　　螺杆泵主要由同步齿轮、滚动轴承、泵体、主动螺杆、从动螺杆机械密封等零部件组成。

　　空分车间使用的螺杆泵有三种，分别是：1．空压机组润滑油泵型号：SNH/C2200R46U12.1W212．空压机组事故油泵型号:SNH/C680R46U12.1W213．膨胀机组润滑油泵型号：3GR364W2二．规程适用范围1.适用范围及编写依据，采用的标准及参考资料目录1.1 本规程适用于盐湖海纳化工有限公司石油化工单螺杆泵、双螺杆、三螺杆泵的维护和检修，具体目录如下。

　　1.2 编写标准及参考资料目录HGJ 1039—79化工厂螺杆泵维护检修规程GB 10885—89单螺杆泵技术条件GB 110887—89三螺杆泵技术条件GB11035—89船用电动双螺杆泵技术条件GB 3852—83联轴器轴孔和键槽型式及尺寸IS0 3945泵振动评价标准SHS 01001--2004石油化工设备完好标准《化工厂机械手册》化学工业出版社1989《工业泵选用手册》化学工业出版社1998国际标准化组织推荐使用的日本川铁公司企业标准三．检修周期和检修内容1．检修周期检修周期见下表，根据运行状况及状态监测结果可适当调整检修周期。

　　2．检修内容与程序2.1 小修项目2.1.1 检查轴封泄漏情况，调整压盖与轴的间隙，更换填料或修理机械密封。

　　2.1.4 消除冷却水、封油和润滑系统在运行中出现的跑、冒、滴、漏等缺陷。

　　3.检修准备、检验程序及质量标准3.1 检修前准备3.1.1 掌握运行情况，备齐必要的图纸资料。

　　3.1.3 切断电源及设备与系统联系，内部介质冷却、吹扫、置换干净，符合安全检修条件。

　　3.2.2.1 拆卸泵后端盖，检查垫片、止推垫片、轴承、轴向定位塞(单或三螺杆泵)。

　　3.3 检修质量标准本标准为一般性的要求，对于不同的螺杆泵，以设备生产厂家设计指标为准。

　　3.3.1 螺杆3.3.1.1 螺杆表面要求不得有伤痕，螺旋型面粗糙度为Ral.6，齿顶表面粗糙度为Ral.6，螺旋外圆表面粗糙度为尺.l.6.3.3.1.2 螺杆轴颈圆柱度为直径的0.25％D.3.3.1.3 螺杆轴线 螺杆齿顶与泵体间隙冷态为0.11～0.48mm.3.3.1.5 螺杆啮合时齿顶与齿根间隙冷态为0.11～0.48ram，法向间隙为0.10～0.29mm，且处于相邻两齿中间位置。

　　3.3.2 泵体3.3.2.1 泵体内表面粗糙度为Ra3.2.3.3.2.2 泵体、端盖和轴承座的配合面及密封面应无明显伤痕，粗糙度为Ra3.2.3.3.3 轴承3.3.3.1 滚动轴承与轴的配合采用H7／k6.3.3.3.2 滚动轴承与轴承箱配合采用H7／h6.3.3.3.3 滚动轴承外圈与轴承压盖的轴向间隙为O.o2～O.06mm.3.3.3.4 滚动轴承采用热装时，加热温度不得超过l00.C，严禁用火焰直接加热，推荐采用高频感应加热.3.3.3.5 滚动轴承的滚子和内外滚道表面不得有腐蚀、坑疤、斑点等缺陷，保持架无变形、损伤3.3.3.6 滑动轴承衬套与轴的配合间隙(经验值)如表2所示. 表2轴颈与滑动轴承配合间隙注：D为轴颈直径，rain.3.3.3.7 滑动轴承衬套与轴承座孔的配合为R7／h6.3.3.4 密封3.3.4.1 填料密封a.填料压盖与填料箱的直径间隙一般为0.1～0.3mm.b.填料压盖与轴套的直径间隙为0.75～1.0mm，周向间隙均匀，相差不大于0.1mm.c.填料尺寸正确，切15平行、整齐、无松动，接IZl与轴心线.夹角.d.压装填料时，填料的接头必须错开，一般接El交错90，填料不宜压装过紧.e.安装填料密封应符合技术要求. 液封环与填料箱的直径间隙一般为0.15～0.20mm. 液封环与轴套的直径间隙一般为l.0～1.5mm. 填料均匀压人，不宜压得过紧，压入深度一般为一圈盘根高度，但不得小于5mm.3.3.4.2 机械密封a.压盖与垫片接触面对轴中心线mm.b.安装机械密封应符合技术要求.3.3.5 联轴器联轴器与轴的配合根据轴径不同，采用H7／js6、H7／k6或H7／m6. 联轴器对中偏差和端面间隙如表3所示.表3联轴器对中偏差和端面间隙nlTl------------------------3.3.6 同步齿轮3.3.6.1 主动齿轮与轴的配合为H7／h6，从动齿轮与锥行轮毂的配合为H7／h6，锥形轮毂与轴的配合为H7／h6.3.3.6.2 锥形轮毂质量应符合技术要求，内表面粗糙度为Ra0.8，如有裂纹或一组锥形轮毂严重磨损，厂值小于0.5mm时应更换3.3.6.3 齿轮不得有毛刺、裂纹、断裂等缺陷.齿轮的接触面积，沿齿高不小于40％，沿齿宽不小于55％，并均匀地分布在节圆线周围，齿轮啮合侧间隙为0.08—0.10mm.四．螺杆泵常见故障、原因及处理方法五．主要零部件的检修技术1．轴承的检修泵运行时如有振动首先解体检查轴承的磨损和几何形状的变化。

　　3)用红丹研磨轴径和轴承的接触面积不小于60％～90％，表面不应有径向或轴向划痕。

　　1）刚性联轴器刚性联轴器一般用在功率较小的离心泵上，检修时首先拆下联接螺栓和橡皮弹性圈，对温度不高的液体，两联器的平面间隙为2.2～4.2mm，温度较高，应大于前窜量的1.55～2.05mm。

　　（1）检查联轴器齿面啮合情况，其接触面积沿齿高不小于50％，沿齿宽不小70％，齿面不得有严重点蚀、磨损和裂纹。

　　（2）联轴器外齿圈全圆跳动不大于0.03mm，端面圆跳动不大于0.02mm。

　　3．静密封部分的检修静密封部分包括泵体剖分结合面、轴承压盖与轴承箱体的结合面，进出口管的法兰等。

　　4．转子的检修检修时首先检查螺杆外观并清洗干净，不管是更换备件安装新螺杆，还是清洗旧螺杆，均要做静平衡检查，必要时还要做动平衡。

　　对于螺杆部分的轴径允许弯曲不大于0.013mm，对于低速轴最大弯曲应小于0.07mm,对高速轴最大弯曲应小于0.04mm。

　　对于转子部分的轴，检修后轴径圆跳动不大于0.013mm，轴套不大于0.02mm，两端轴径不大于0.02mm。

　　5．机械密封的检修对机封检修时应先用专用工具正确拆下机封的动、静环，并检查端面磨损情况，凡是装机封的泵的转子，不管功率大小均应做动或静平衡试验。

　　为保证密封面不泄漏，可在钳工平台上把动静面压紧，倒上水做渗漏试验，如果静态水不漏，说明密封面的表面粗糙度和平面度均符合要求。

　　应着重说明的是机械密封按要求装好后，一定要盘车并检查冷却水部分是否可靠，防止启动后泄漏或损坏机封端面。

　　六．试车与验收1．试车前的准备工作1)检查泵体与电机地脚螺栓及其他连接螺栓的紧固情况。

　　2)冷却、传热、保温、保冷、冲洗、过滤、除湿、润滑、液封等系统及工艺管道应连接正确，且无渗漏现象。

　　3)将压力表、真空表、电流表、安全阀等安装Kaiyun平台 开云体育官方入口齐备，各指示仪表应灵敏、准确。

　　3．检查和验收在试车中要检查运转情况、并符合下列要求：1)滚动轴承的温升不得超过40℃，最高温度不得超过75℃。
